LabVIEW templó para la radio definida software

{{{sourceTextContent.subTitle}}}

¿Instrumento nacional? s (NI) LabVIEW es bien sabido para su uso en control, prueba y medida, y los entornos de desarrollo

{{{sourceTextContent.description}}}

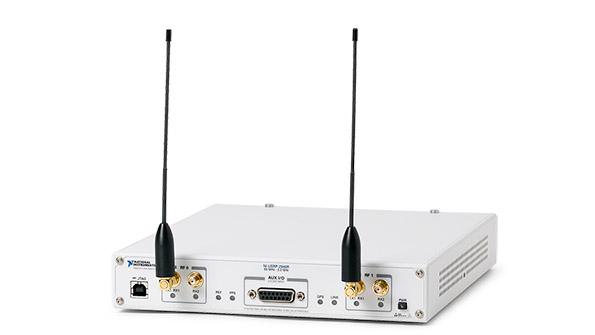

Esto incluye la radio definida software (SDR). La prueba del NI y el hardware de la medida también se utiliza para el trabajo del SDR así que no es ninguna sorpresa que el NI apunta este espacio. ¿NI? s que ofrece lo más tarde posible no sólo entrega el hardware de la ayuda del SDR pero el NI ha templado LabVIEW y dado le algunas nuevas características diseñadas específicamente para el diseño del SDR fluye. También trabaja con la nueva radio universal del software (USRP) RÍO periférica (la fig. 1) que incorpora un Xilinx Kintex-7 FGPA. Las versiones están disponibles manejar frecuencias hasta 6 gigahertz con una anchura de banda de 40 megaciclos.

La nueva habitación del diseño de sistema de comunicaciones de LabVIEW (comunicaciones de LabVIEW) apunta el desarrollo del SDR para los usos como la multiplexación frequency-division ortogonal (OFDM) LTE y 802.11. Permite que los usos sean movidos desde el concepto a FPGAs para la evaluación en tiempo real de los diseños. Este proceso implica a menudo a un número de grupos de los científicos que diseñan los algoritmos para los reveladores que necesitan hacer estos diseños funcionar en el hardware real. Significa como mínimo la mudanza desde diseños de la coma flotante a un hardware más eficiente y más rentable del punto fijo.

Estos grupos de uso frecuente poseen los juegos de herramientas que requieren la migración de un diseño a partir del uno al otro tiempo que toma y potencialmente que agregan errores a la mezcla. Las comunicaciones de LabVIEW permiten que una sola habitación sea utilizada. Incorpora LabVIEW como la base pero requirió algunos realces importantes aerodinamizar el desarrollo del SDR.

Particularmente, las comunicaciones de LabVIEW agregan el diagrama del multirate (la fig. 2) que utiliza el nuevo lenguaje el de programación gráfico de GMRD (diagrama del multirate de G). Parece mucho la lengua de LabVIEW G usando bloques y alambres entre los bloques con la semántica similar del flujo de datos pero el sistema funciona un pedacito diferentemente que LabVIEW estándar. Los nuevos programas del diagrama son sistemas síncronos del flujo de datos. De hecho, algunos de esos pequeños números que se puedan demostrar con cada bloque son la anchura de banda en ese punto.

El NI habría podido ir con una puesta en práctica convencional de LabVIEW pero el resultado sería más complejo al revelador. También sería familiar a un programador pero no a los equipos de diseño del SDR que trabajan en el uso inicial.

LabVIEW apoya los bloques que contienen código de C así como código de MATLAB los .m. Esto se puede también utilizar con las comunicaciones de LabVIEW. El diseño inicial del algoritmo se hace a menudo en MATLAB.

Las herramientas también se diseñan para dar vuelta al diagrama del multirate que comienza normalmente a usar coma flotante al punto fijo. Tiene la capacidad de determinar el número de dígitos significativos necesarios para los cómputos implicados y los resultados deseados. El sistema genera histogramas y las tablas del desbordamiento de capacidad inferior/del desbordamiento que dejan los reveladores ver cómo se va el diseño.

El UI incluye un botón para proporcionar una copia de la puesta en práctica actual así que los diseñadores pueden realizar fácilmente los cambios incrementales cuyos resultados del funcionamiento pueden ser comparados. Esto permite la adaptación de la puesta en práctica del punto fijo mientras que se cerciora de que los resultados están dentro de espec.

El resultado final es una puesta en práctica que se puede transferir al FPGA en el USRP RÍO. Ésta es una puesta en práctica de LabVIEW que proporciona la ayuda avanzada del depuración. ¿El sistema se integra con Xilinx? ¿s Vivado (véase? ¿La habitación del diseño de FPGA genera la disposición mínima global? en la herramienta de diseño de electronicdesign.com) FPGA. Esto hace más fácil integrar la otra funcionalidad en un diseño de FPGA.

Las comunicaciones de LabVIEW apoyan actualmente dos armazones del uso. Uno está para LTE y el otro está para 802.11. Son las aplicaciones de código fuente ready-to-run, obedientes que los reveladores pueden construir encendido.

El sistema se ha utilizado ya para los proyectos importantes. Nokia cortó un año de su ciclo de diseño permitiéndolo a la tecnología de la versión parcial de programa 5G. La universidad de LUND tenía un prototipo en tiempo real con 100 antenas de MIMO en servicio en seis meses.

Algunas de las nuevas características en las comunicaciones de LabVIEW que son más genéricas pueden enrollar para arriba en LabVIEW de corriente en el futuro. Mientras tanto, los reveladores del SDR conseguirán aprovecharse de la habitación entera.
