Aptina propone la rampa del En-Pixel para el ADC
{{{sourceTextContent.subTitle}}}

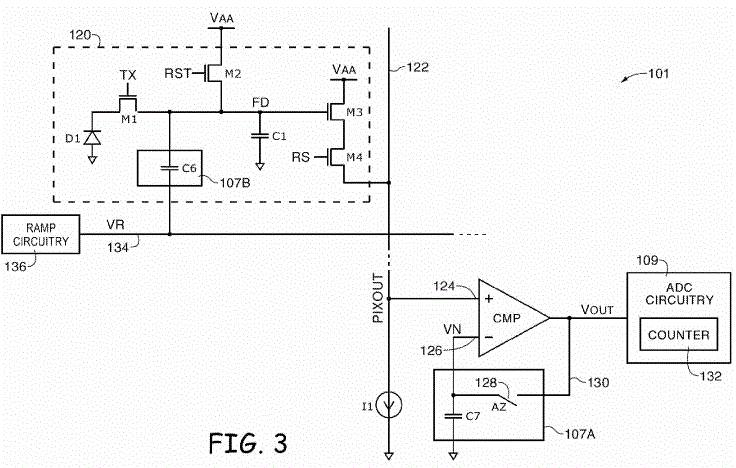

La solicitud de patente US20150009379 “toner de Aptina con el trazado de circuito de analógico a digital mejorado” por Hai Yan y Kwang-BO Cho agrega un condensador en el FD del pixel para entregar la rampa para el ADC:
{{{sourceTextContent.description}}}
El “trazado de circuito convencional de la rampa aplica el voltaje de la rampa a un condensador en la entrada del comparador del trazado de circuito de muestreo y retención. Sin embargo, tal arreglo requiere un alto voltaje de fuente del pixel para apoyar una amplia gama de las señales de salida del pixel muestreadas sobre el condensador (e.g., suficiente apoyar la capacidad bien del pixel). El condensador se requiere para tener una capacitancia suficiente satisfacer requisitos del ruido tales como una cantidad máxima de termal (k*T/C) el ruido, que alternadamente requiere el trazado de circuito de la rampa tener capacidad de conducción del colmo para conducir el condensador grande.
Los condensadores convencionales usados en trazado de circuito de la rampa pueden ser centenares de los femtofarads (FF). El condensador de muestreo y retención grande también ocupa el área valiosa del circuito del toner. Además, el arsenal del pixel es leído típicamente explorando filas del pixel en orden secuencial. Esta exploración secuencial puede llevar al ruido fila-dependiente en las señales de salida de la imagen del arsenal del pixel. Por ejemplo, el ruido transitorio en una señal de la fuente de alimentación es constante a través de los pixeles de una fila pero varía entre las filas. Por lo tanto sería deseable proveer de los toner la lectura mejorada del pixel y las capacidades de analógico a digital de la conversión. “
